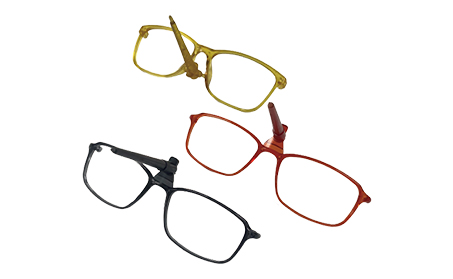

안경테 시제품 제작
제작 프로세스
- 디자인 접수
- 제작 협의
- 시제품 가공
- 시제품 검수
- 업체 전달
장비 소개

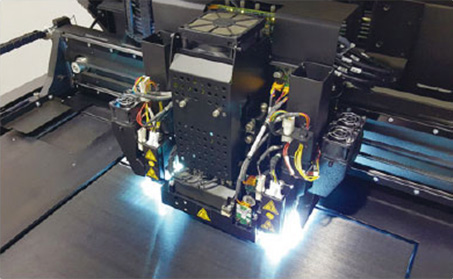

쾌속조형기
- 제조사Stratasys(이스라엘)
- 용도3D 데이터 기반 시제품 제작
- 특징ABS 계열 재료 적층 제작
- 주요사항
- 50만가지 색상구현
- 레이어 두께 14미크론 수평 빌드
- 정밀도 : 20~80미크론
- 작업영역 : 400 x 390 x 200mm

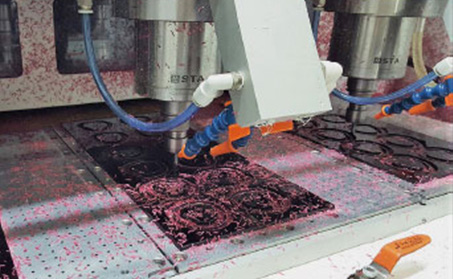

동시4축 가공기
- 제조사성현테크놀로지(대한민국)
- 용도플라스틱 판재 NC 가공
- 특징초정밀 안경및 부품 가공
- 주요사항
- 4개의 주축 스핀들 사용
- 출력 : 5.50kW
- 주축회전수 : 최대 30,000RPM
- 작업영역 : 400 x 390 x 200mm
3D 스캐너
- 제조사GOM(독일)
- 용도실물 기반 2D 및 3D 설계 데이터 생성
- 특징실물을 활용한 정밀 스캔
- 주요사항
- 역설계 소프트웨어를 통한 STP 파일 변환
- 해상도 : 5M(2,448 x 2050) Pixels
- 정밀도 : 0.018mm 이내
- 작업영역 : 135 x 100mm

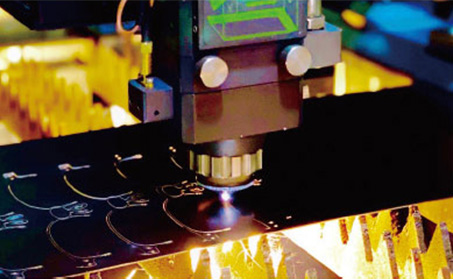

레이저 컷팅기
- 제조사K2 Laser System(대한민국)
- 용도금속 판재 레이저 가공
- 특징금속 판재 정밀 컷팅, 고속 가공 기능
- 주요사항
- Filber 레이저 소스 장착
- 클램핑 지그를 이용한 판재 흔들림 최소화 구현
- 정밀도 : 0.012/300mm 이내
- 작업영역 : 135 x 100mm
형말이기
- 제조사Miwa KiKai(일본)
- 용도금속 프론트 홈선 가공
- 특징
- 베타티타늄 등 고강도 금속 홈선 정밀 가공
- 해외 수입 탈피 및 제조기간 단축
- 주요사항
- Air압 : 4~7kgf/cm2
- 컷팅방법 : 나이프컷팅
- 싸이클타임 : 5~6초/개 이상
- 작업영역 : 두께 1mm 이하, 폭 2mm 이하
세심기
- 제조사Miwa KiKai(일본)
- 용도금속 템플 가공
- 특징
- 베타티타늄 등 고강도 금속 홈선 정밀 가공
- 해외 수입 탈피 및 제조기간 단축
- 주요사항
- 주축 회전수 : 540RPM
- 작업영역 : ∅1~∅5 선재
- 최대속도 : 8,000mm/min
- 길이 200mm 이하
3D 융합 금형 제작
제작 프로세스
- 금형설계
- 코어적층
- 금형가공
- 조립·사상·래핑
- 사출확인
장비 소개

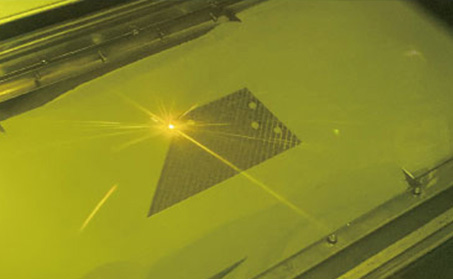

3D 금속 프린터
- 제조사Sodick(일본)
- 용도코어 금형 적층 제조
- 특징정밀한 레이저 가공을 이용한 고밀도 코어 제작 가능
- 주요사항
- STAVAX 소재 적층 가능
- 토크 : 0.8Nm
- 레이저 최대 출력 : 500W
- 정밀도 : 10미크론
- 작업영역 : 250 x 250 x 250mm
슈퍼 드릴
- 제조사(주)한국NSD(대한민국)
- 용도와이어 기초 홀 / 탭방전 가공
- 특징봉 흔들림 방지 장치 보유
- 주요사항
- 전극봉 직경 : ∅0.1 ~ ∅0.6
- 최대 가공물 중량 : 800kg
- 작업영역 : 500 x 300 x 400mm
와이어컷팅기
- 제조사Sodick(일본)
- 용도금속 소재 와이어 가공
- 특징슈퍼 사상 회로 탑재
- 주요사항
- 전극봉 직경 : ∅0.1 ~ ∅0.3
- 최대 공작물 무게 : 약 850kg
- 작업영역 : 950 x 650 x 250mm

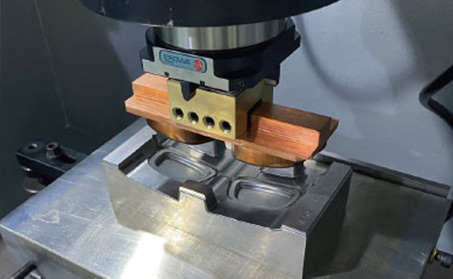

CNC 방전기
- 제조사Sodick(일본)
- 용도전극을 활용한 형상 정밀 가공
- 특징NC 가공 미구현 형상 가공 가능
- 주요사항
- 최대 공작물 무게 : 550kg
- 전류 : 32A
- 작업영역 : 350 x 250 x 270mm

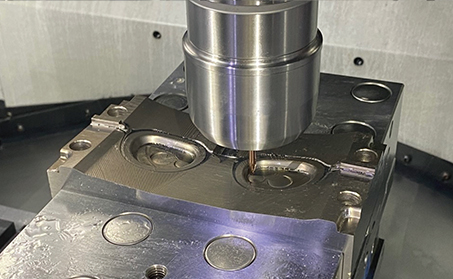

고속가공기
- 제조사두산공작기계(대한민국)
- 용도금형 코어 정삭 가공
- 특징오버행 최소화 설계로 고정밀 가공 가능
- 주요사항
- 스핀들 출력 : 22/11kW
- 주축 회전 수 : 최대 20,000RPM
- 이송거리 : 900 x 550 x 50mm
- 테이블 크기 : 1000 x 500mmV

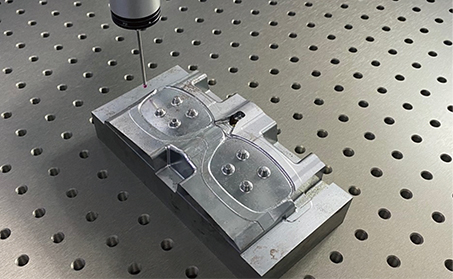

3차원 측정기
- 제조사Hexagon(스웨덴)
- 용도금형 및 사출물 치수 측정
- 특징접촉식 및 비접촉식 측정 가능
- 주요사항
- 측정범위 : 700 x 1,000 x 660mm
- 측정방식 : 접촉식 / 비접촉식
- 접촉프로빙정밀도 : 1.6µm
- 접촉프로빙 속도 : 2.9µm/45s
- 비접촉식 스캐너 정밀도 : 22µ
MCT 가공기
- 제조사두산공작기계 (대한민국)
- 용도금형 코어 황삭 가공 / 동전극 제작
- 특징직결 타입 스핀들 적용
- 주요사항
- 스핀들 출력 : 18kW
- 주축 회전 수 : 12,000RPM
- 이송 거리 : 800 × 450 × 510mm
- 테이블 크기 : 1000 × 450mm
사출기
- 제조사㈜우진플라임 (대한민국)
- 용도금형을 활용한 사출물 제작
- 특징형개폐 사이클타임 단축으로 높은 생산성
- 주요사항
- 형체력 : 110ton
- 형판 크기 : 680 × 680mm
- 형개 거리 : 400 ~ 850mm
- 이젝터 스트로크 : 120mm
